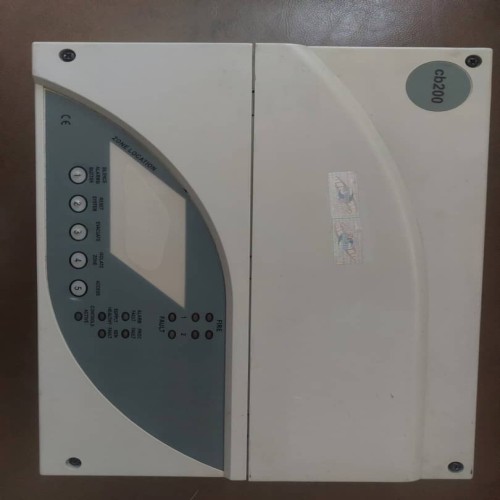

معرفی پنل اعلام حریق CB200

مشخصات کلی و کاربردهای سیستم

پنل CB200، یک سیستم اعلام حریق متعارف است که برای کنترل و مانیتورینگ سیستم های اعلام حریق در ساختمانهای کوچک تا متوسط طراحی شده است. این دستگاه با برند معتبر و مدل CB200، قابلیت نظارت بر چندین زون را دارا می‌باشد و مناسب برای اماکن تجاری، اداری و مسکونی است. این پنل به صورت استاندارد بین ۲ تا ۸ زون دارد که هر زون می‌تواند شامل چندین دتکتور دود، حرارت و شستی‌های اعلام حریق باشد. با طراحی کاربرپسند، این سیستم قابلیت نمایش وضعیت هر زون با چراغ‌های LED را دارد و امکان کنترل و مدیریت آسان را فراهم می‌کند.

ویژگی‌ها و امکانات فنی

نمایشگر و نشانگرهای وضعیت

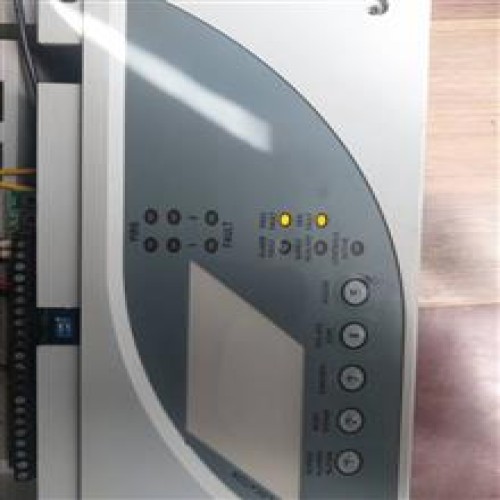

پنل CB200 مجهز به چراغ‌های LED است که وضعیت حریق را در هر زون نشان می‌دهد. چراغ‌های FIRE وضعیت حریق فعال را نمایش می‌دهند، در حالی که چراغ‌های FAULT خطاهای مربوط به سیم‌کشی، مدار یا باتری را نشان می‌دهند. همچنین، چراغ‌های وضعیت سیستم شامل Power (تغذیه)، Mains Fail (قطع برق شهر)، Battery On (کارکرد باتری) و Charger Fault (خرابی شارژر) به کاربر اطلاع می‌دهند. این نمایشگرها کمک می‌کنند تا کارشناسان به سرعت مشکل را شناسایی و رفع کنند.

کنترل‌ها و دکمه‌های عملیاتی

در پنل CB200، دکمه‌هایی برای ساکت کردن آژیر (Silence Alarm)، ریست کردن سیستم پس از رفع حریق یا خطا (Reset System)، فعال‌سازی دستی آژیر برای تخلیه (Evacuate) و غیرفعال کردن موقت یک زون (Zone Disable / Enable) تعبیه شده است. این دکمه‌ها عملیات مدیریتی سریع و آسان را تسهیل می‌کنند و امکان کنترل فوری سیستم را فراهم می‌آورند.

تامین برق و ارتباط با تجهیزات جانبی

منبع تغذیه و باتری بکاپ

سیستم CB200 به ورودی 220V AC متصل می‌شود و یک ترانس داخلی برای تبدیل به 24V DC دارد. این پنل قابلیت اتصال به باتری‌های بکاپ 2×12V/7Ah را دارا است که در صورت قطع برق، سیستم به کار خود ادامه می‌دهد و امنیت ساختمان حفظ می‌شود. طراحی این بخش تضمین می‌کند که سیستم در شرایط اضطراری فعال باقی بماند.

خروجی‌ها و ارتباط با تجهیزات دیگر

این پنل دارای خروجی‌های آژیر (Sounder Circuits)، رله‌های آتش (Fire Relay) و خطا (Fault Relay) است که برای اتصال به تجهیزات جانبی مانند سیستم قطع آسانسور، فعال‌سازی فن‌های تخلیه دود و ارسال هشدار به سامانه BMS (Building Management System) به کار می‌روند. این امکانات باعث افزایش کارایی و هماهنگی سیستم اعلام حریق با سایر تجهیزات ساختمان می‌شود.

عملکرد و وضعیت دستگاه

در حالی که دستگاه روشن است، ممکن است ارورهای مختلفی نمایش داده شود که نشان‌دهنده مشکلات فنی یا خطاهای سیستم هستند. این ارورها می‌توانند ناشی از خطاهای سیم‌کشی، باتری یا قطعات داخلی باشند. در چنین شرایطی، باید عملیات عیب‌یابی و رفع خطا انجام شود تا سیستم بتواند به درستی عمل کند و امنیت ساختمان حفظ شود.
